Go ginearálta déantar leictreoidí cadhnraí sreafa de bhraith leictreoid agus éadach leictreoid. Is éard atá i gceist leis an bpróiseas ná an snáithín réamh-ocsaídithe a dhéanamh isteach i bhraith nó éadach trí theicneolaíocht teicstíle, agus ina dhiaidh sin carbónú, grafitization, agus gníomhachtú chun na leictreoidí a tháirgeadh. Is é an chéim ghníomhachtaithe an chéim is tábhachtaí a dhéanann difear do fheidhmíocht an ábhair leictreoid. Déantar an próiseas gníomhachtúcháin traidisiúnta trí ghníomhachtú ocsaídiúcháin, de ghnáth a bhaineann le cóireáil teasa ardteochta le haer nó le haer measctha le roinnt gal uisce, chun grúpaí feidhmiúla gníomhacha éagsúla (de ghnáth grúpaí hiodrocsaile agus carbocsail) a ghreamú ar dhromchla na snáithíní carbóin, ag baint amach éifeachtaí hidreafaileacha. Mar gheall ar eitseáil ocsaídiúcháin, méadaítear achar dromchla sonrach na snáithíní carbóin, agus feabhsaítear na suíomhanna gníomhacha, rud a tháirgeann ábhair leictreoid hidreafhile dea-ghníomhaithe. Tá an próiseas seo tréithrithe ag simplíocht, áisiúlacht, agus ar chostas íseal. Mar sin féin, tá sé faoi mhíbhuntáiste nach bhfuil sé in ann rialú cruinn a dhéanamh ar chomhréir agus ar chainníocht na ngrúpaí feidhme ina bhfuil ocsaigin. Tá bannaí ceimiceacha na ngrúpaí hiodrocsaile agus carbocsaileacha ar na snáithíní carbóin seans maith do bhriseadh agus díghníomhaithe; tá an chuma ar graifít ocsaídithe ar dhromchla snáithíní carbóin grafite mar thoradh ar phróiseas gníomhachtaithe ocsaídiúcháin, rud a fhágann go bhfuil seoltacht lag; tá an méadú ar achar dromchla sonrach mar gheall ar an bpróiseas gníomhachtaithe ocsaídiúcháin thar a bheith íseal, de ghnáth nach mó ná 2 m² / g, agus tá an méadú ar shuíomhanna imoibrithe sách beag.

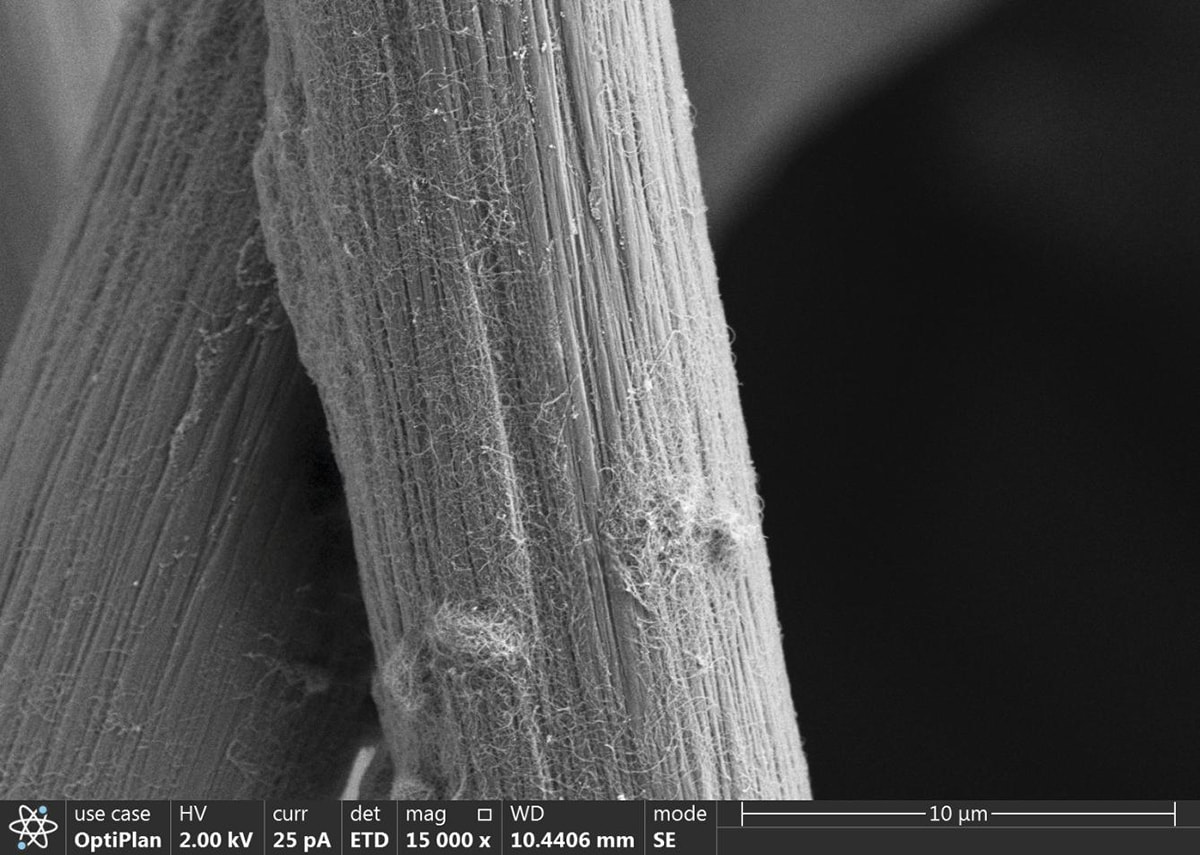

Is éard atá i gceist lenár bpróiseas gníomhachtúcháin ná nanaifeadáin charbóin a thaisceadh ar dhromchla snáithíní carbóin grafite trí phróiseas leanúnach sil-leagain gaile. Trí rialú a dhéanamh ar an sreabhadh gáis agus na coinníollacha brú, tá na nanafeadáin charbóin brataithe go haonfhoirmeach ar dhromchla na snáithíní carbóin (mar gheall ar easpa catalaíoch, ní féidir leis na nanafeadáin charbóin ach cloí agus fás ar na snáithíní carbóin, rud a fhágann go bhfuil sciath daingean nanafeadáin charbóin nach dtagann as). Ansin, trí struchtúir nítridiúcháin, pirróil agus piridín a ghreamú chun an taobh-imoibriú éabhlóid hidrigine a chosc. Ar deireadh, tarlaíonn imoibrithe ocsaídiúcháin i gcriosanna teochta éagsúla chun grúpaí feidhmeacha ina bhfuil ocsaigine a ghreamú ar an dromchla.
Is iad tréithe an phróisis seo:
1. Baineann an feiniméan ribeach a fhoirmítear trí nanafeadáin charbóin a thaisceadh amach éifeachtaí hidrofilacha trí mhodh fisiceach, rud a fhágann go bhfuil sé níos lú seans maith le díghníomhú;
2. Tá an t-achar dromchla sonrach mór, go hiondúil ≥10㎡/g, atá 5-10 uair níos mó ná próisis thraidisiúnta;
3. Tá eitseáil ocsaídiúcháin íosta, agus tá friotaíocht inmheánach an leictreoid íseal. Tá an próiseas seo difriúil ó mhodhanna gníomhachtaithe ocsaídiúcháin traidisiúnta a dhéanann damáiste do shnáithíní carbóin. Ní hamháin nach ndéanann sé damáiste do shnáithíní carbóin, ach cuidíonn sé freisin le seoltacht agus neart snáithíní carbóin a mhéadú, agus is féidir fiú leictreoidí crua a tháirgeadh trí thaisceadh ard. Go ginearálta, is é ≥88% éifeachtacht voltais leictreoid 2.5mm go ginearálta, agus is é ≥87% an leictreoid 4.35mm tiubh go ginearálta, rud a léiríonn feidhmíocht den scoth. Tá an chéad foirnéis leanúnach sil-leagain CVD gaile ag ár gcuideachta sa tSín, a úsáidtear chun CNTanna a fhás in-situ trí thaisceadh gaile CVD. Tá sé tar éis dul faoi níos mó ná 10,000 timthriallta le caillteanas timthriall de ≤0.5%. Is gnách go bhfuil achar dromchla sonrach na bhfeilte leictreoid agus na héadaí leictreoid thart ar 12㎡/g, agus is é 600㎡/g an ceann is airde is féidir a bhaint amach. Tá trastomhas 8-10nm ag na CNTanna agus fad 100-200nm.
| Ainm | Aonad | Éadach leictreoid | Leictreoid bhraith | Nótaí | |||||||
| ① | ② | ③ | ① | ② | ③ | ④ | ⑤ | ||||
| Tiús | mm | 0.6±5% | 0.8±5% | 0.9±5% | 2.5±7.5% | 4.35±7.5% | 5.0±7.5% | 6.0±7.5% | 7.0±7.5% | Sonraíochtaí eile is féidir a shaincheapadh de réir riachtanais an chustaiméara | |
| Uimhir mhúnla | - | OEPLG-XX4235-7.5 | OEPLG-XX4542-7.5 | OEPLG-XX3543-7.5 | OEPLG-2.57.5 | OEPLG-4.356.5 | OEPLG-5.06.5 | OEPLG-6.06.5 | OEPLG-7.06.5 | ||
| Dlús | g/cm³ | 0.3-0.4 | 0.08-0.11 | ||||||||
| Leithead | m | 1.3-1.5 | 1.42-1.45 | ||||||||
| Neart briseadh | Gathach | N | ≥20 | ≥10 | |||||||
| Criosach | ≥30 | ≥10 | |||||||||
| Teirmeach seoltacht | Ingearach | W/m·k | 5 | 0.28 | |||||||
| Cearnóg luach friotaíochta | Ω/口 | 0.12-0.4 | 0.2-0.5 | ||||||||
| Ábhar carbóin | % | ≥99.90 | ≥99.90 | ||||||||
| Ráta iompair leachtach | ×100% | 9 | 10 | 11 | 22 | 12 | 14 | 11 | 11 | ||
| Snáithín ráta shedding | % | ≤0.5 | ≤0.5 | ||||||||
| Sonrach achar dromchla | m²/g | 9-15 | 9-15 | ||||||||
