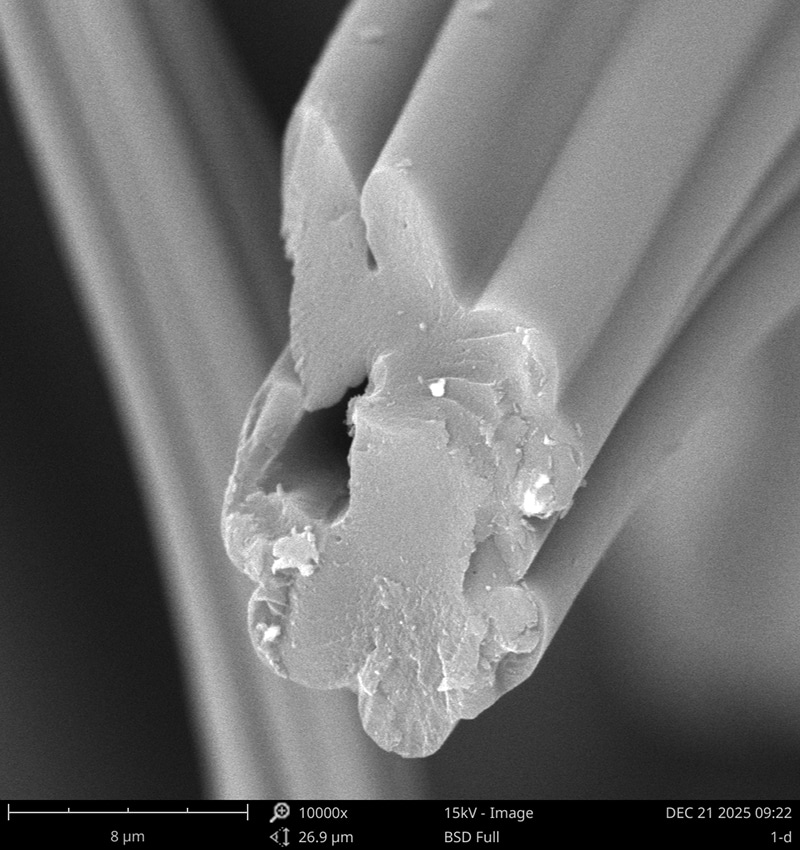

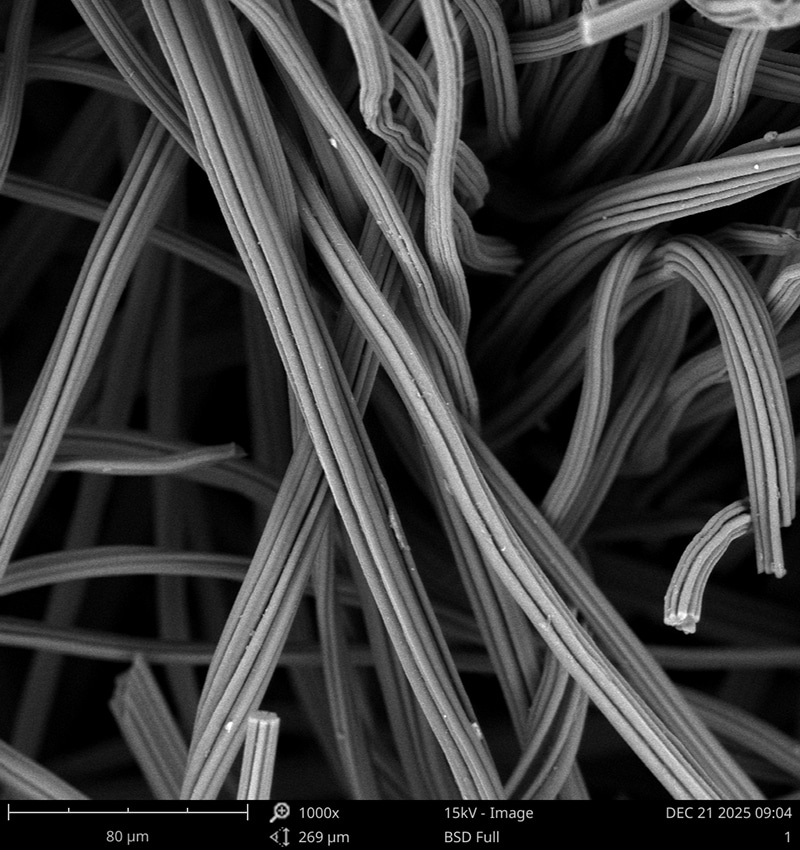

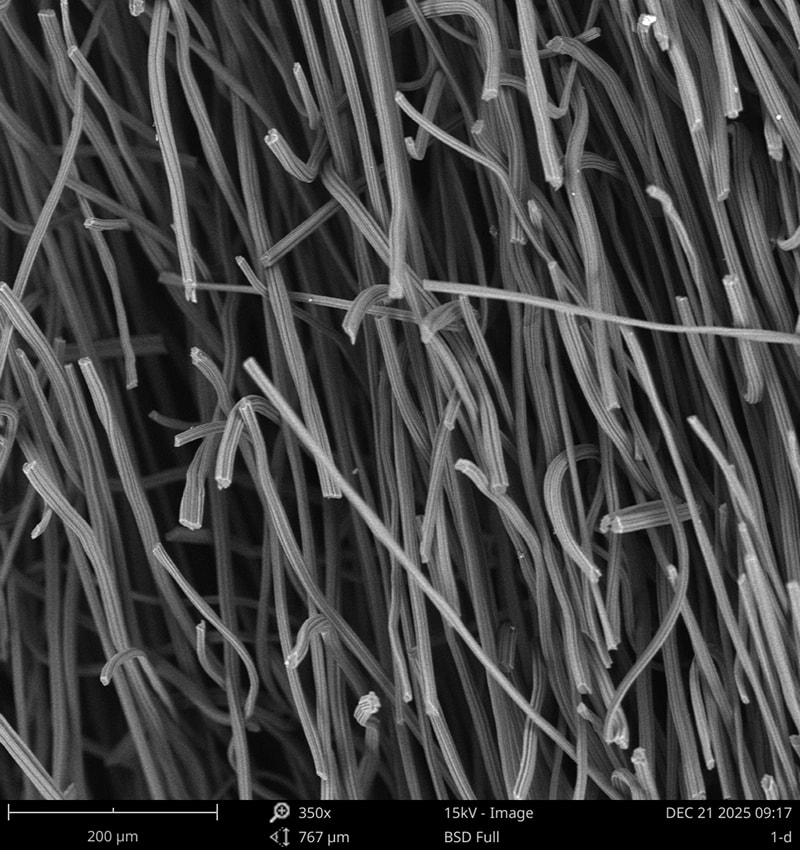

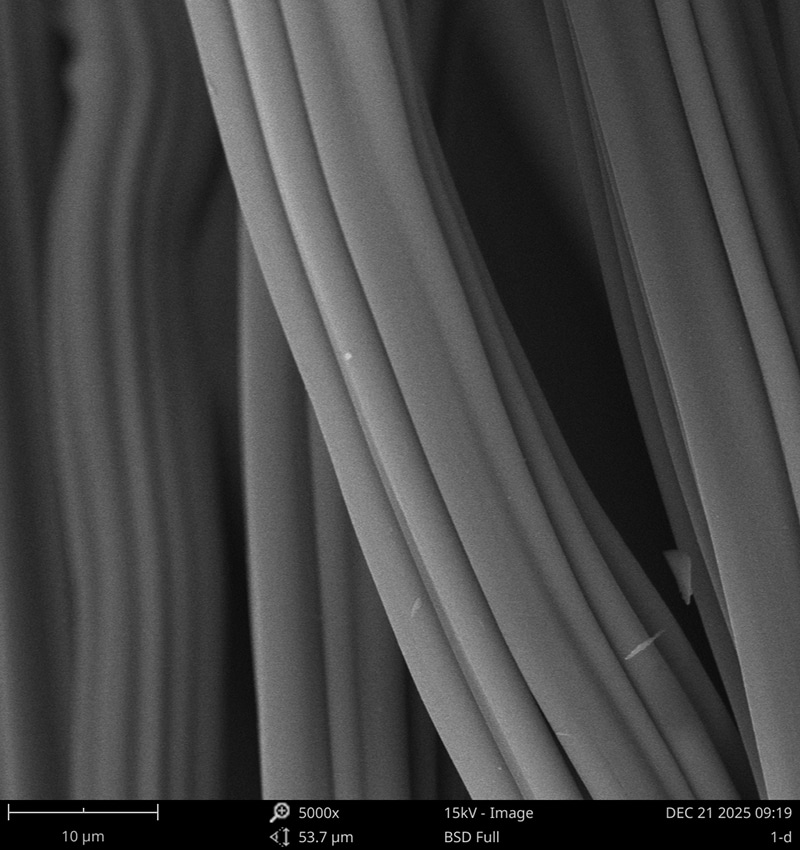

Tá réimse teirmeach na foirnéise tarraingthe criostail leathsheoltóra ar cheann de na fachtóirí tábhachtacha a dhéanann difear do cháilíocht tarraingt criostail. Tosaíonn ár gcuideachta ón struchtúr snáithíneach, ullmhaíonn sé snáithíní carbóin le struchtúr log, agus roghnaíonn sé snáithíní carbóin de thrastomhais shonracha bunaithe ar thástálacha sonraí arís agus arís eile. Ag an am céanna, táimid ag luchtú freisin ábhair chatalaíoch graphitization. Faoin graifítiú teochta céanna, tá an leibhéal grafitization níos airde. Thairis sin, roghnaimid próiseas snáthaidí socraithe cothrom níos comhionann, agus tá aonfhoirmeacht agus comhsheasmhacht an dlús agus an tiús bhraith níos airde. Mar sin, tá insliú teasa agus feidhmíocht caomhnaithe teasa den scoth ag an bhraith graifít a rinne an próiseas teicniúil seo, chomh maith le friotaíocht ocsaídiúcháin den scoth. Tá comhsheasmhacht an bhaisc ard. De réir na comparáide sonraí, tá an fheidhmíocht inslithe teasa reatha tar éis an leibhéal tosaigh idirnáisiúnta a bhaint amach.
| Ainm | Aonad | Mhothaigh graifít bog | Nótaí | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Tiús | mm | 5/10 | 5/10 | Sonraíochtaí eile | |
| Dlús | g/cm³ | 0.08-0.11 | 0.07-0.09 | ||
| Leithead | m | 1.3-1.6 | 1.3-1.6 | ||
| Neart briseadh | Mpa | ≥0.3 | ≥0.2 | ||
| Ábhar carbóin | % | ≥99.80 | ≥99.80 | ||

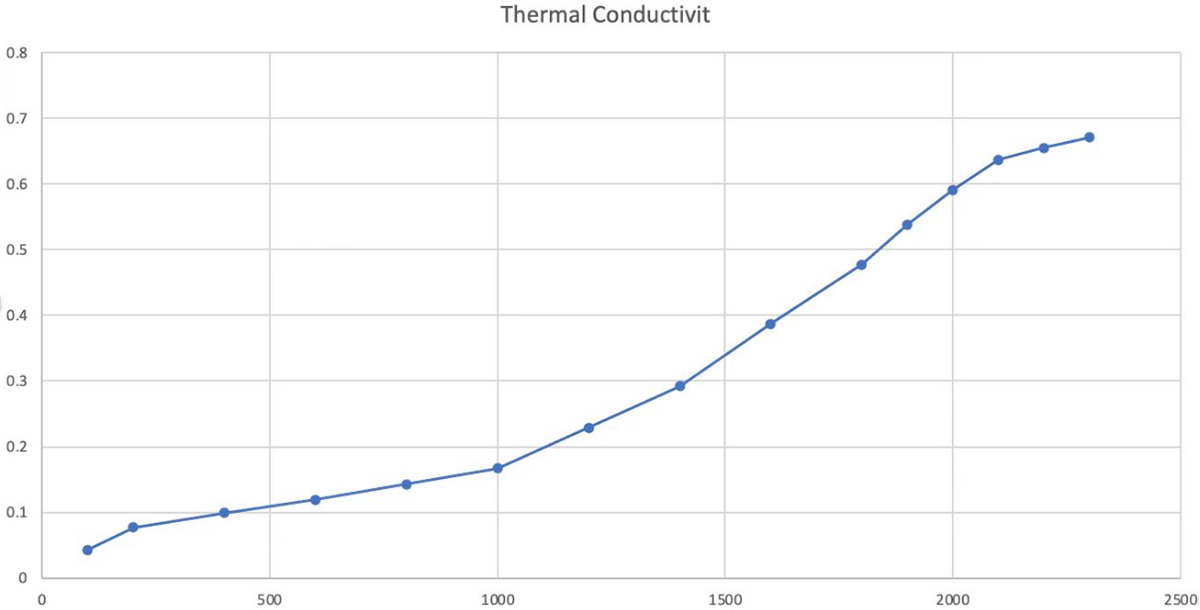

| Seoltacht theirmeach | W/m·k | 1000 ℃ | ≤0.17 | ≤0.23 | |
| 1500 ℃ | ≤0.35 | ≤0.38 | |||
| Teocht cóireála teasa | ℃ | ≥1800 | ≥1800 | ||
| Ráta shedding snáithín | % | ≤0.3 | ≤0.3 | ||
| Sonrach | m²/g | 3-7 | 3-7 | ||
| Ábhar fuinseoige | ppm | ≤300 | ≤300 | ||
| Táirge | Seoltacht theirmeach (1000 ℃) (W/m·k) | Dlús (g/cm³) | Ablativity (600 ℃, 1h) (%) |
| Naco VLG-10 bhraith bog | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 bhraith bog | 0.23 | 0.08 | 9.95 |
| Gearmáinis SGL bhog | 0.25 | 0.1 | 10.12 |
| Fraincis Melson bog | 0.25 | 0.08 | 6.32 |
| Mhothaigh Meiriceánach Morgan bog | 0.23 | 0.1 | 10.22 |
Na sonraí iarbhír arna dtomhas ag taobh an chliaint
| | |
| | |
