Déantar an táirge seo trí shnáithín carbóin ard-neart a fhí isteach i bhfabraic ghlan ar dtús, ansin é a phuncháil le snáthaid chun preform a dhéanamh, nó tríd an bhfabraic ghlan a leagan agus é a phuncháil chun preform a chruthú. De rogha air sin, is féidir é a dhéanamh ag baint úsáide as braite bog mar bhunábhar, ansin é a leagan faoi shraith, agus insíothlú roisín ina dhiaidh sin, agus ar deireadh leigheas ag teochtaí arda chun an roisín a sholadú. Tar éis sin, déantar é a graifít ag teocht ≥1800 ℃ chun comhpháirt inslithe teirmeach crua agus caomhnú teasa a fhoirmiú. Tá rigidity láidir, airíonna féin-thacaíochta, meáchanlár ar leith íseal, gan aon shedding snáithín gearr, seoltacht teirmeach íseal, agus teocht seirbhíse de ≤3200 ℃. Tá sé oiriúnach do chineálacha éagsúla foirnéise ar nós foirnéisí múchta gáis ardbhrú, foirnéisí shintéirithe brú, foirnéisí athchriostalaithe chomhdhúile sileacain, foirnéisí tarraingthe sileacain aonchriostail, agus foirnéisí tinne sileacain ilchriostalacha. Is féidir é a sholáthar i cruthanna éagsúla cosúil le plátaí, dioscaí, agus feadáin, le saol seirbhíse fada agus suiteáil agus baint éasca.

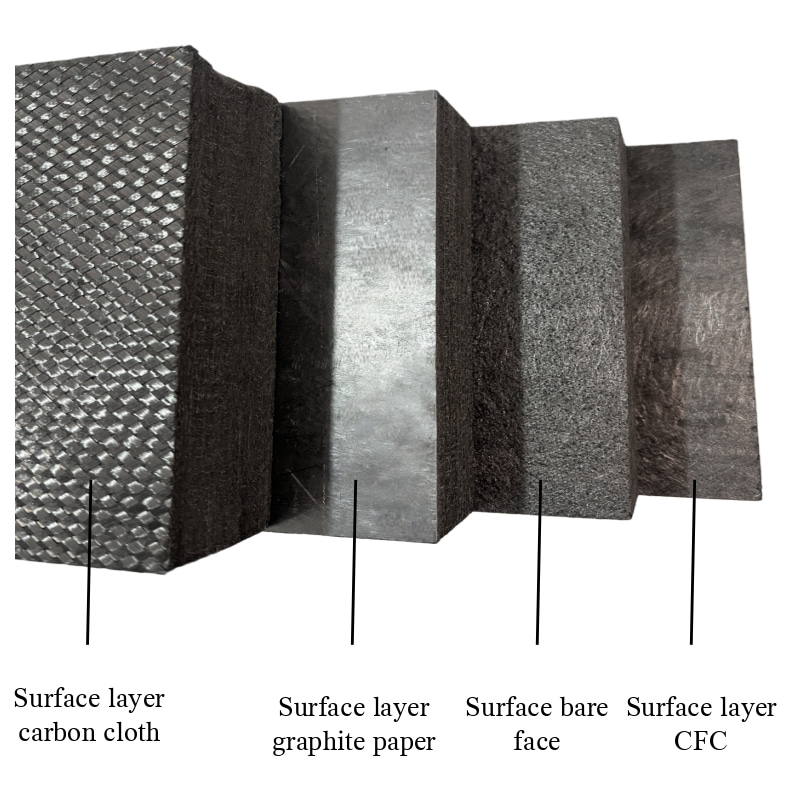

Is féidir lenár gcuideachta táirgí bhraith graifíte a shaincheapadh de réir riachtanais táscairí teicniúla éagsúla agus riachtanais líníochta na gcustaiméirí.
| Ainm | Aonad | Cured bhraith | |
| Tiús | mm | 20-300 | |
| Dlús | g/cm³ | ≤0.18 | |
| Leithead/Trastomhas | mm | ≤1800 | |
| Fad/Airde | mm | ≤2400 | |
| Neart síneadh | Mpa | ≥1 | |
| Neart comhbhrúiteach | Mpa | ≥2 | |
| Seoltacht theirmeach | W/m·k | 1000 ℃ | ≤0.25 |
| 1500 ℃ | ≤0.30 | ||
| Ábhar carbóin | % | ≥99.80 | |
| Teocht cóireála teasa | ℃ | ≥1800 | |
| Ábhar fuinseoige | ppm | ≤300 | |
